Carro de herramientas tipo B0
Carro de herramientas tipo B1
Todas las Categorías de Productos
Carro de herramientas tipo B
Procesamiento de tableros perforados
Carro de herramientas
Este carro de herramientas industrial resistente y engrosado proporciona una solución profesional a los problemas del manejo engorroso y el almacenamiento desordenado de herramientas en el taller, y puede considerarse una "mano derecha" para las operaciones del taller.
Referencia de tamaño: 800-470-680mm

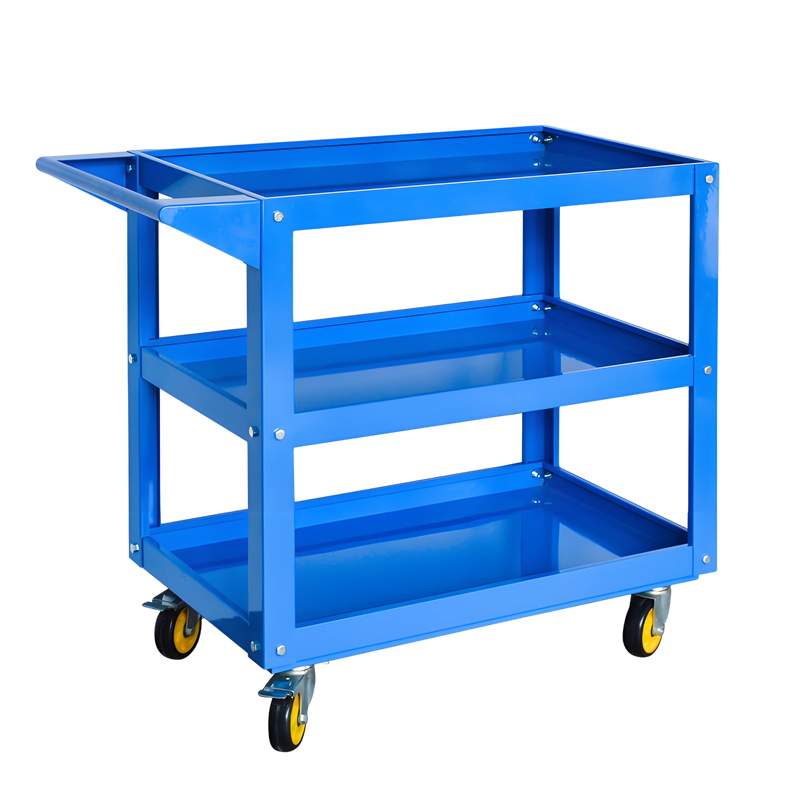

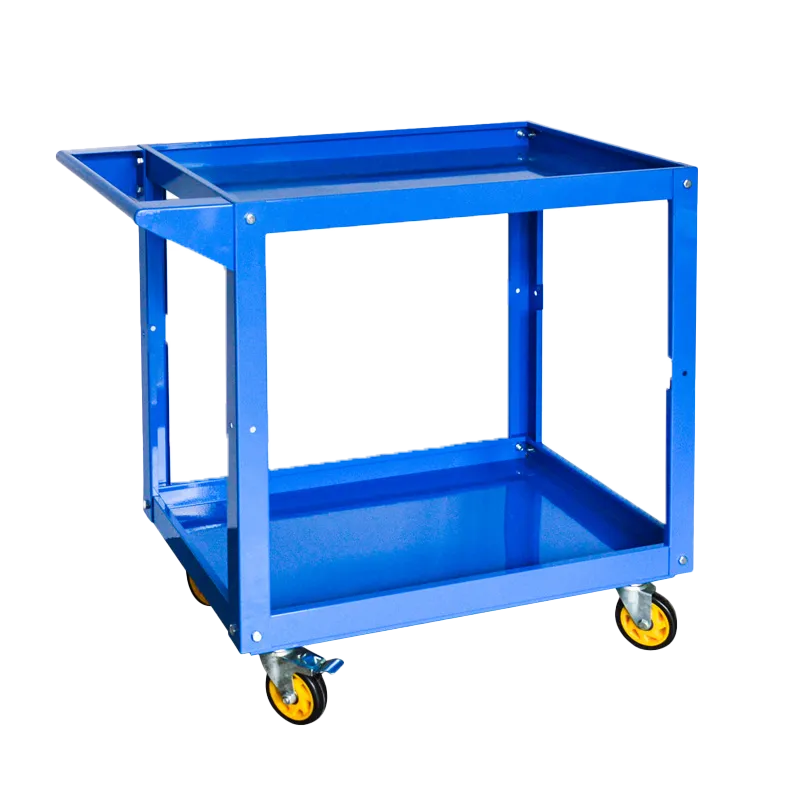

Número de capas del carrito: Segundo piso/tercer piso opcional
Capacidad de carga por capa: 200kg
Tecnología de materiales: Placa de acero galvanizado + pulverización electrostática
  1. Introducción del producto

Capacidad de carga superior: Fabricado con materiales reforzados de alta calidad, ofrece una resistencia estructural y un rendimiento de carga excepcionales, satisfaciendo las necesidades de transportar una amplia gama de herramientas, piezas y materiales.

Diseño científico: El espacio de almacenamiento multicapa está estratégicamente distribuido, lo que permite organizar y acceder fácilmente a herramientas y piezas.

Movilidad flexible: Equipado con ruedas industriales de alta suavidad, ofrece maniobrabilidad sin esfuerzo y dirección flexible, lo que facilita su desplazamiento entre talleres, almacenes y otros lugares de trabajo.

2. Ventajas principales

Duradero y fiable: Diseñado con materiales y mano de obra de calidad superior, resiste el desgaste y la deformación, garantizando un funcionamiento estable incluso con un uso frecuente y prolongado.

Eficiencia mejorada: Al optimizar los procesos de almacenamiento y manipulación, reduce el tiempo de búsqueda de herramientas, acelera la rotación de material y mejora eficazmente la eficiencia general del taller.

3. Aplicaciones Aplicables

Ampliamente aplicable en talleres industriales, almacenes, líneas de producción y otros lugares, es adecuado para diversas tareas, como la organización de herramientas, la transferencia de materiales y la distribución de piezas. Es un dispositivo ideal para la gestión in situ de talleres y una producción eficiente.

Flujo del Proceso Principal
Flujo del Proceso Principal
-01
Análisis de Requisitos y Revisión del Diseño

Confirmar tipos de orificios (redondos/cuadrados/irregulares), diámetro de orificios, paso de orificios, método de disposición (matriz/panal/personalizado)

Evaluar el espesor de la placa (generalmente 0.5-6mm) y la selección de materiales (aluminio/acero inoxidable/acero galvanizado, etc.)

Proporcionar sugerencias DFM (Diseño para Fabricación) para evitar conflictos de diseño

-02
Corte de Precisión
Corte Láser
  • Aplicaciones

    Patrones complejos de alta precisión

  • Precisión

    ±0.1mm

  • Caract.

    Sin rebabas, bordes de orificio lisos

Punzonado CNC
  • Aplicaciones

    Grandes lotes de orificios estándar

  • Precisión

    ±0.15mm

  • Caract.

    Alta eficiencia, rentable

Corte por Chorro de Agua
  • Aplicaciones

    Placas extragruesas (>10mm)

  • Precisión

    ±0.2mm

  • Caract.

    Sin deformación térmica

--Control del Proceso--

·Tolerancia de paso de orificios·
±0.1mm (grado de precisión) / ±0.3mm (grado estándar)

·Altura de rebaba·
≤0.05mm (requiere desbarbado secundario)

--Selección de Forma--

·Orificio redondo estándar·
Utilice troqueles multiposición para un punzonado simultáneo

·Orificio irregular·
Troqueles de carburo personalizados

-03
Punzonado
-04
Formado Estructural
Doblado
Utilice dobladora CNC
Radio de doblado ≥ 1×espesor de la placa
Soldadura
Para tableros perforados de tipo ensamblado
Utilice soldadura por plasma de microhaz para reducir la deformación térmica
-05
Tratamiento de Superficie
--Electroforesis--
Protección completa contra el óxido, adecuada para tableros perforados de equipos exteriores
--Recubrimiento en spray--
Textura mate, adecuada para paneles decorativos
--Pintura en spray--
Resistente a los arañazos/anti-envejecimiento, adecuado para carcasas de equipos mecánicos
-06
Control de Calidad
Inspección de Posición de Orificios
Utilice medición de imagen CCD
(Inspección completa o muestreo)
Prueba de Calibre Pasa/No Pasa
Tolerancia de diámetro de orificio
Control dentro de ±0.05mm
Inspección de Planicidad
Medición con medidor de planicidad láser
Deformación ≤ 0.3mm/m²
Estándares de Procesos Especiales
Estándares de Procesos Especiales
Directrices de Diseño de Orificios
Parámetro Valor Estándar Nota
Diámetro mínimo del orificio ≥ Espesor × 0.8 Previene la rotura del punzón
Distancia al borde ≥ Espesor × 1.5 Evitar la deformación del borde
Paso de orificios ≥ Espesor × 2 Asegurar la resistencia
Guía de Materiales
Material Espesor Recomendado Característica
Aluminio 5052 1.0-3.0mm Preferido para ligereza
Acero Inoxidable 304 0.8-2.5mm Preferido para resistencia a la corrosión
Acero Galvanizado SECC 1.2-3.0mm Rentable
Mejora Funcional
01
Diseño de Refuerzo
Añadir refuerzos entre los orificios
(Profundidad ≤ 0.3× Espesor)
02
Rebordeado
Borde de orificio rebordeado<br/>(Altura ≤ 2mm)
03
Proceso Combinado
Punzonado + roscado en un solo paso
(Orificios roscados M3-M8)
Sistema de Garantía de Calidad
Sistema de Garantía de Calidad
Lista de Equipos de Inspección

Máquina de Medición por Coordenadas

(Inspección completa de la posición del orificio)

Medidor de Rugosidad

(Rugosidad de la pared del orificio Ra ≤ 3.2μm)

Cámara de Niebla Salina

(Según la norma ASTM B117)

Embalaje con película protectora de PE antiarañazos

Protección de cartón corrugado

Refuerzo con caja de madera

(Para paneles de gran tamaño)

Estándares de Embalaje y Transporte
Aplicaciones
Aplicaciones
Nota: Los parámetros del proceso se pueden ajustar aún más según Aplicaciones específicos

Soporta servicios de ciclo completo desde el diseño hasta la producción en masa

Entrega rápida de muestras en 24 horas (formas de orificio simples)

La base de datos contiene más de 200 soluciones estándar

Informes de cumplimiento RoHS/REACH disponibles
Placas disipadoras de calor, cubiertas de blindaje (diámetro del orificio Φ1-Φ3mm)
Dispositivos Electrónicos
Muros cortina perforados (perforación de patrones artísticos)
Decoración de Edificios
Placas filtrantes (disposición en panal)
Equipos Industriales
Paneles de ventilación para gabinetes de almacenamiento (rejilla de orificios cuadrados)
Muebles
