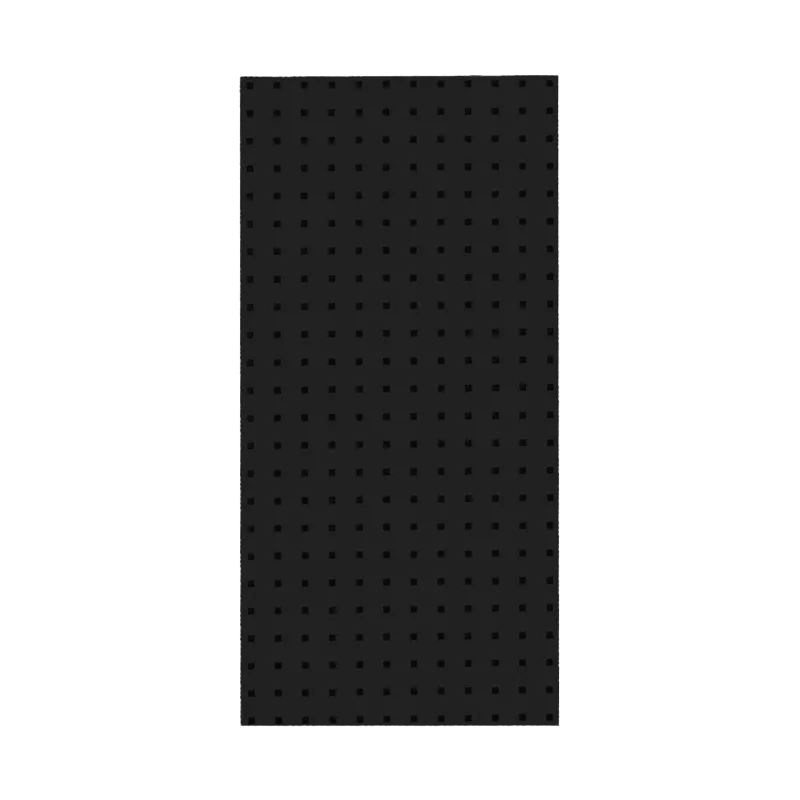

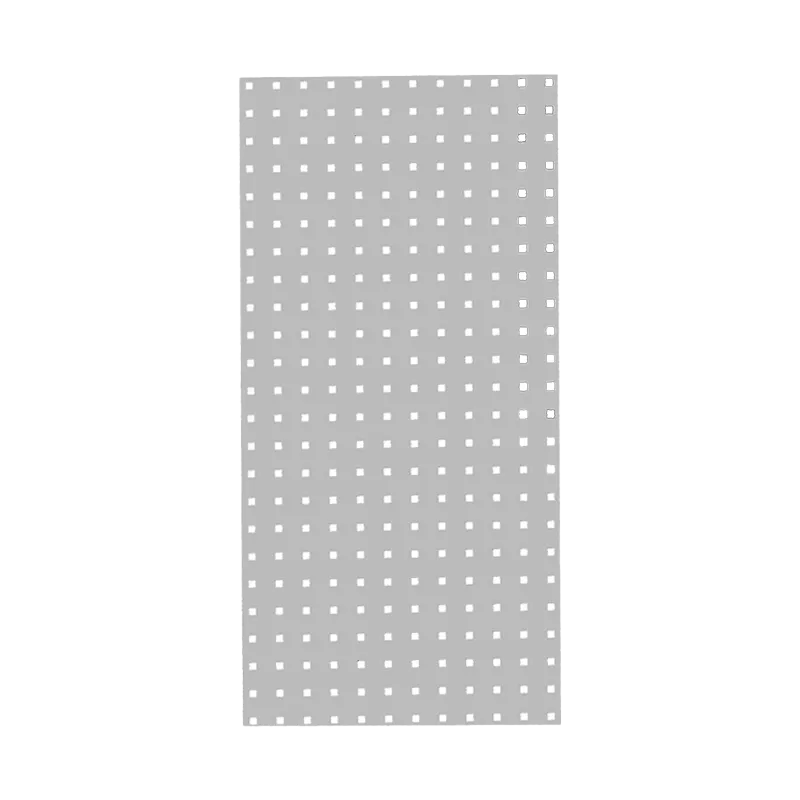

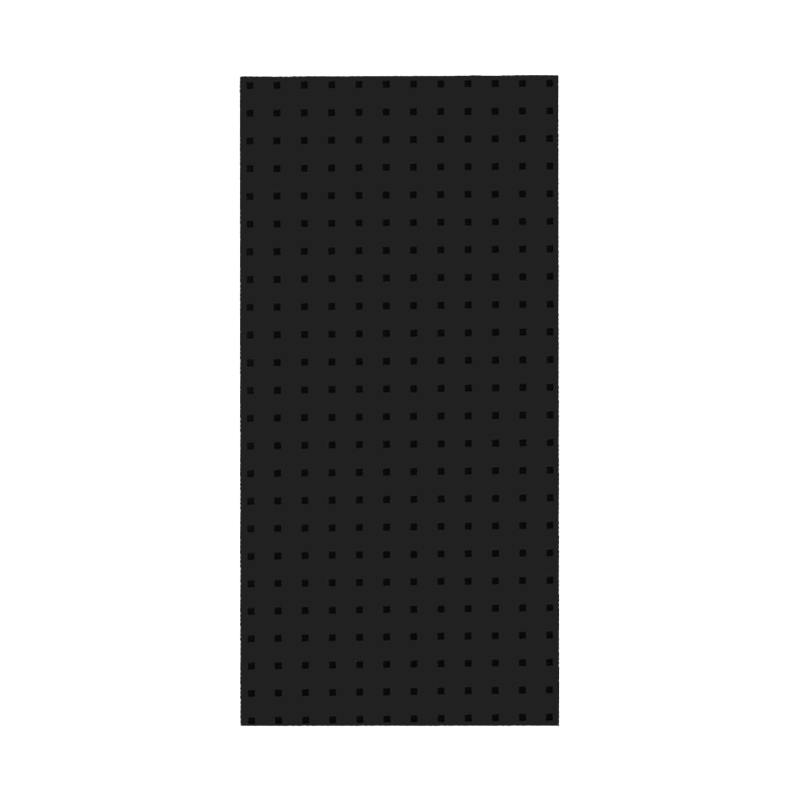

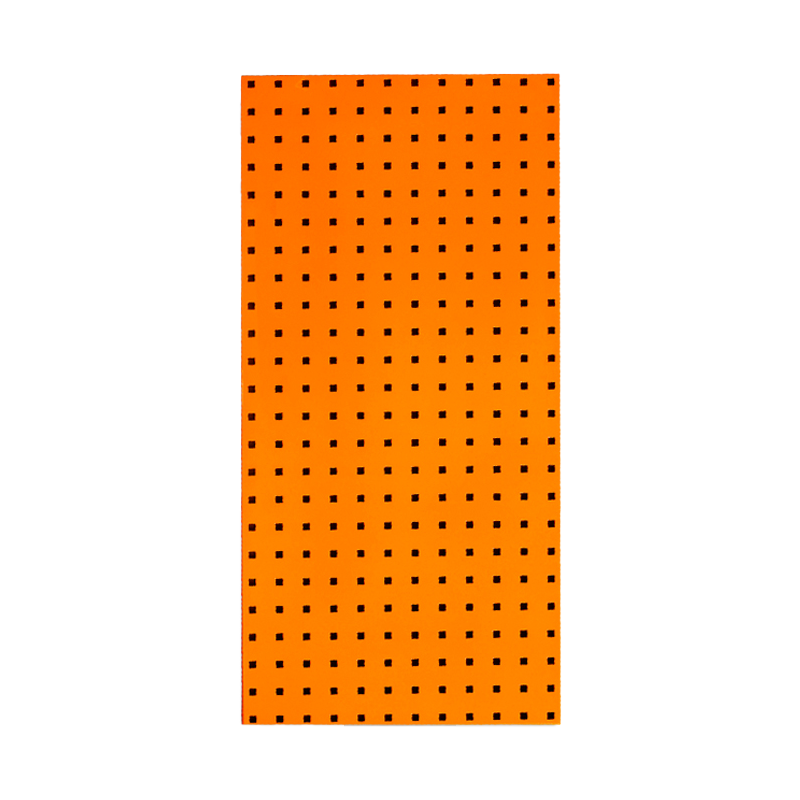

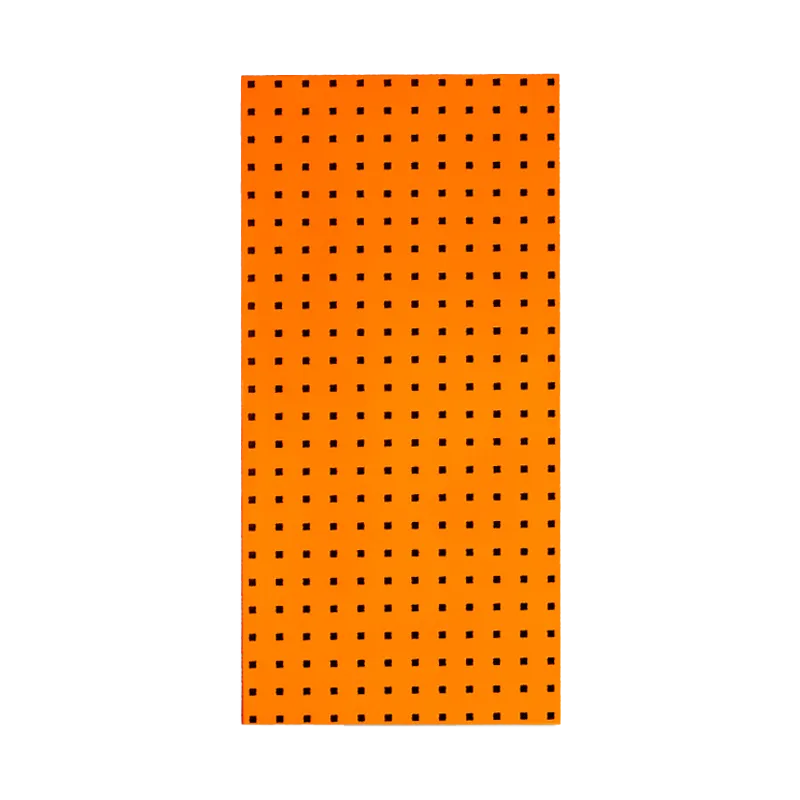

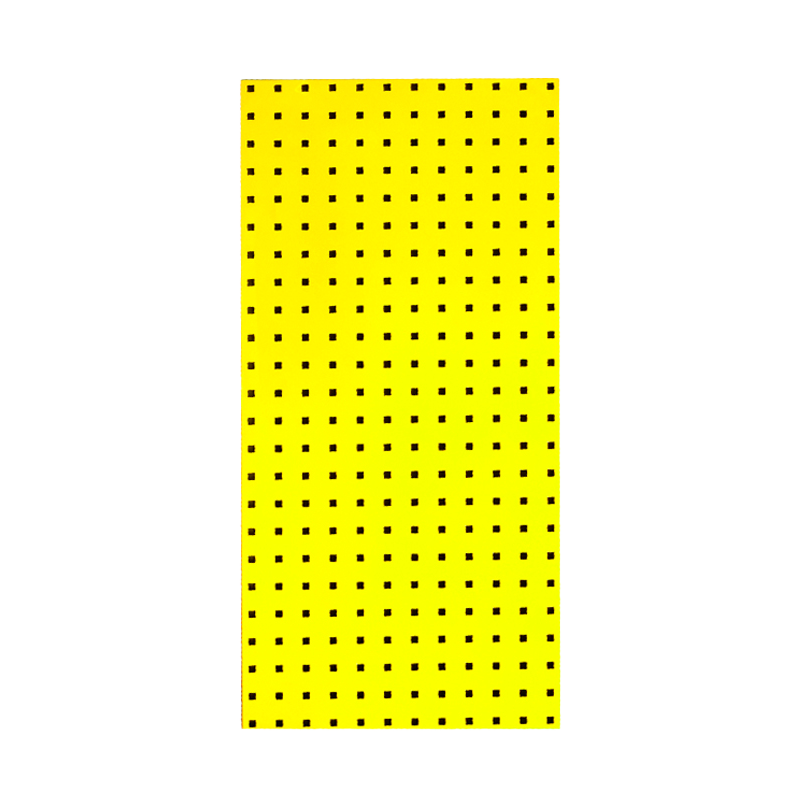

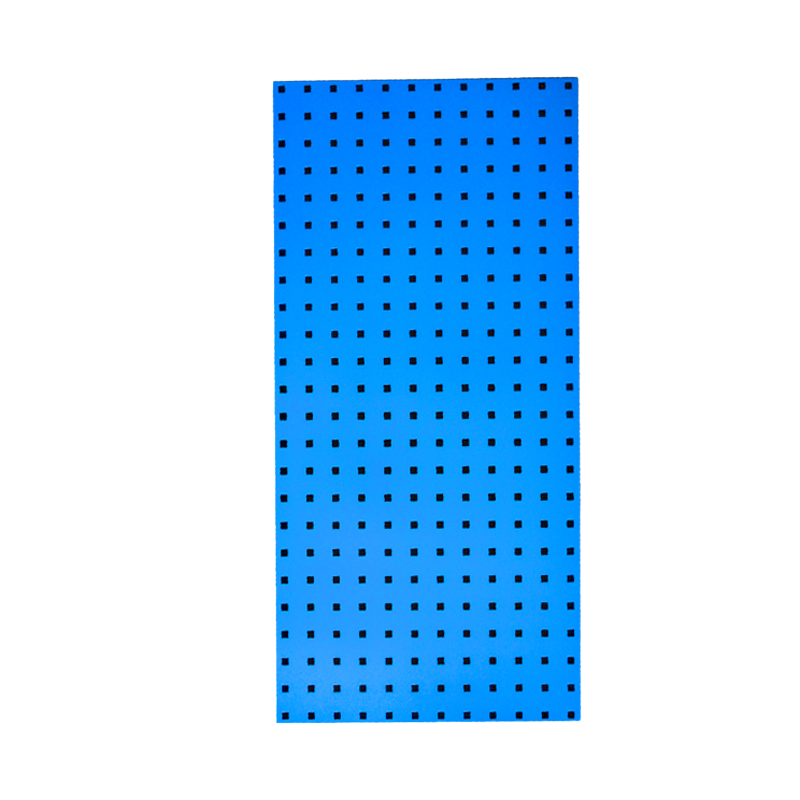

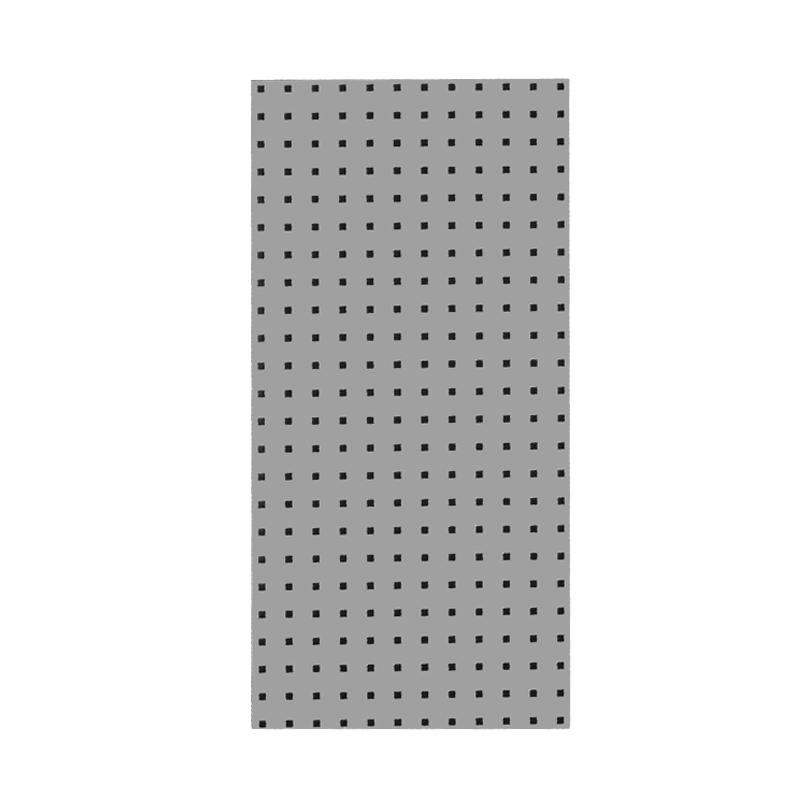

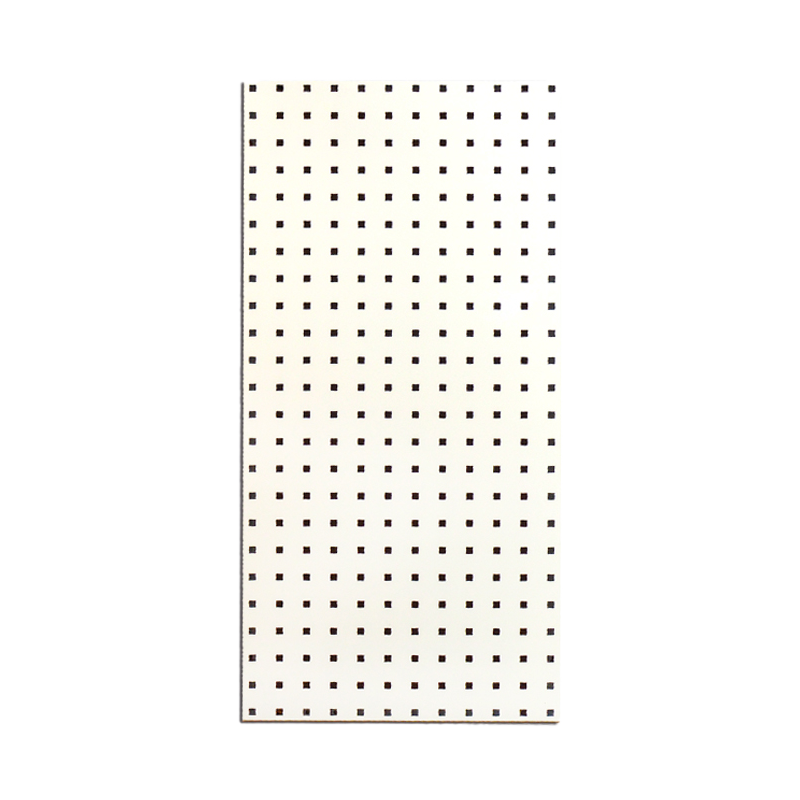

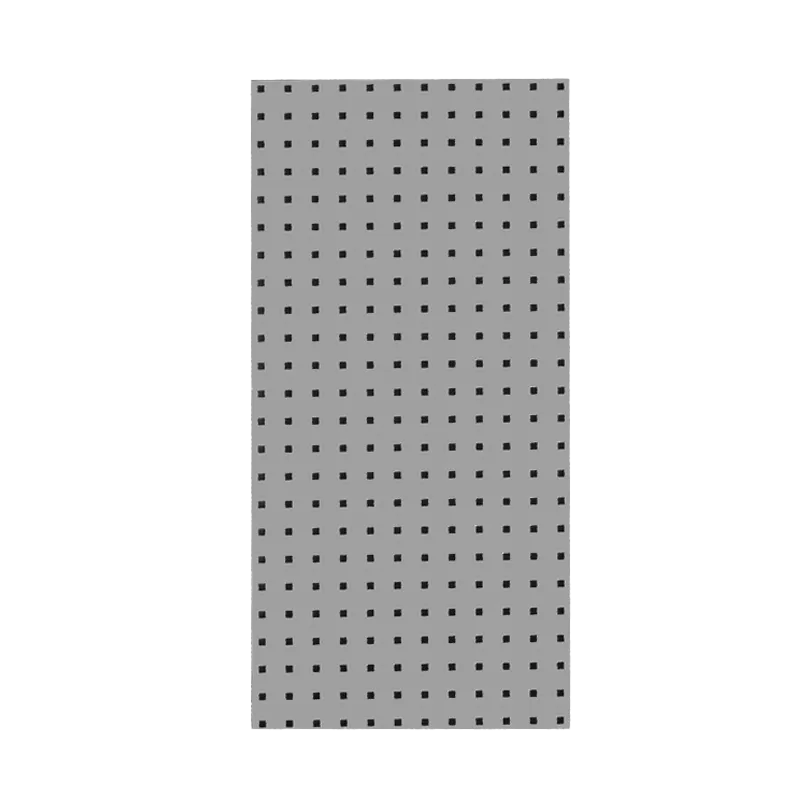

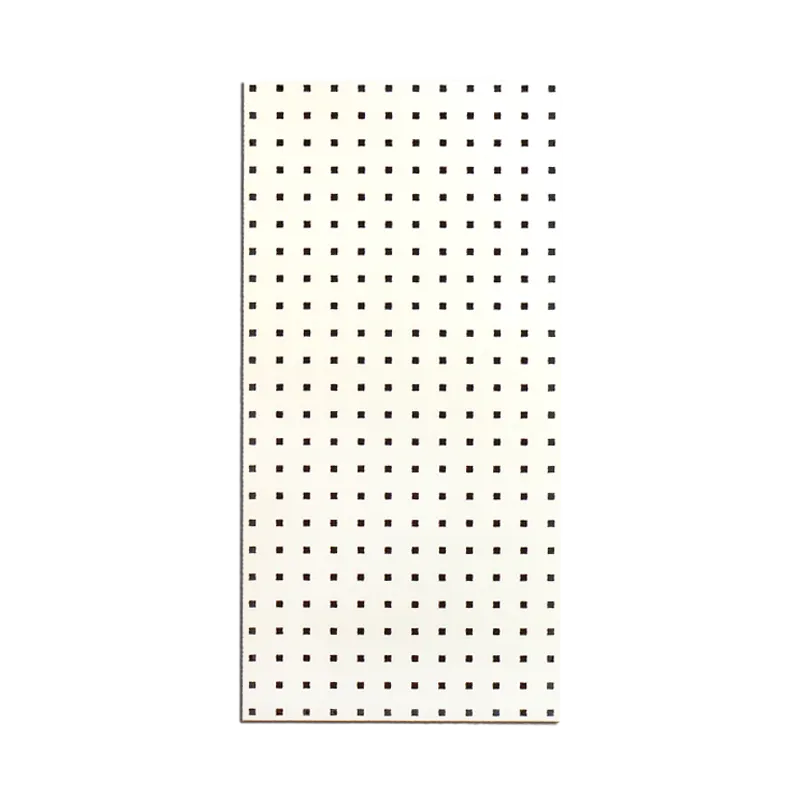

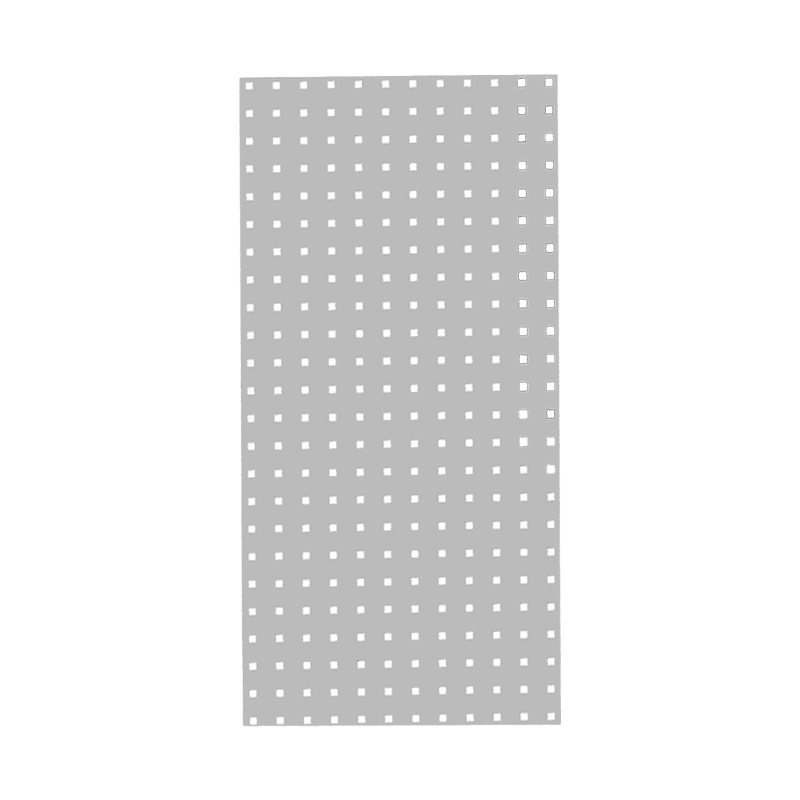

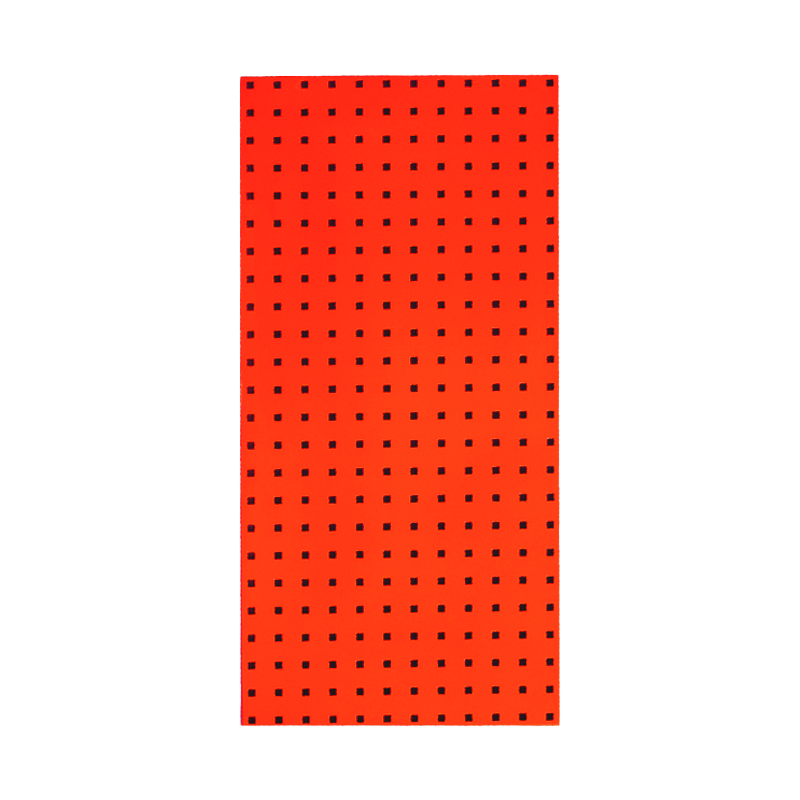

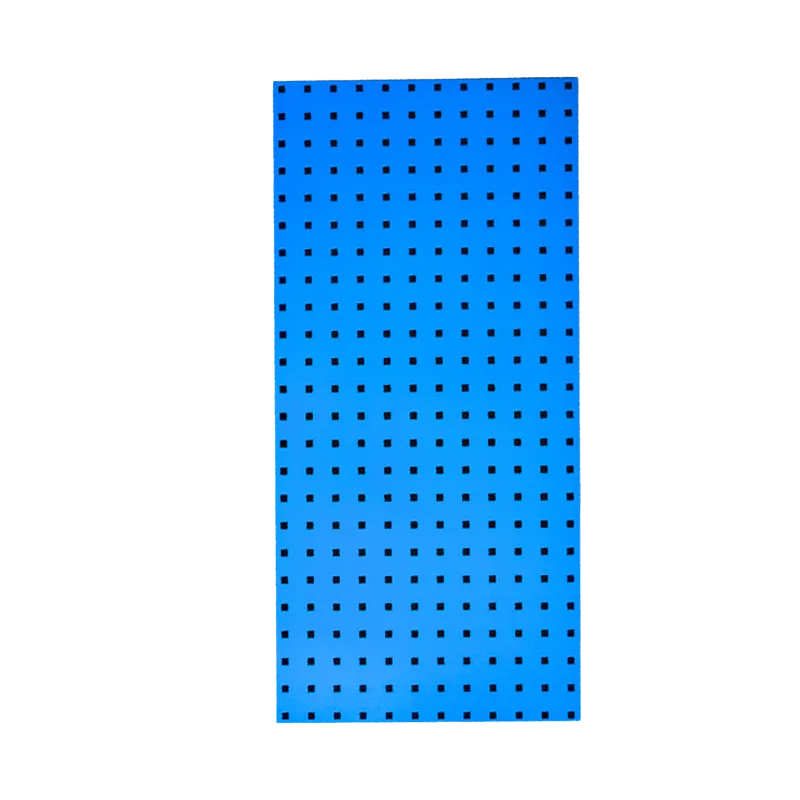

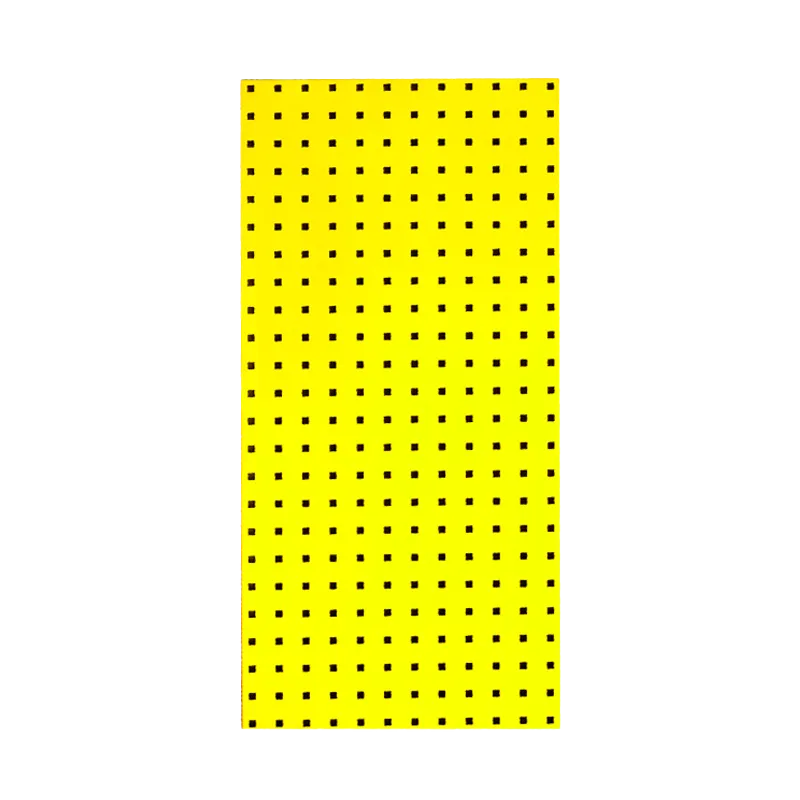

Tablero para colgar herramientas
Consulta de Producto
Contacto
Catálogo
Relacionado
- Introducción del producto
1. Diseño estructural
Este portaherramientas personalizable presenta una estructura científica que combina un centro de gravedad desplazado hacia adelante con una base ensanchada, lo que mejora significativamente la estabilidad general. Incluso con la carga completa de herramientas, mantiene una estructura estable, evitando eficazmente vuelcos causados por colisiones o la colocación frecuente de herramientas, proporcionando un soporte fiable para las operaciones frecuentes en el taller.
2. Características del proceso
Este producto ofrece un alto grado de personalización. El tamaño y el diámetro del orificio del portaherramientas se pueden ajustar con precisión para satisfacer necesidades específicas, y el tipo y número de ganchos se pueden configurar con flexibilidad para adaptarse a cada uso. Este proceso personalizado admite herramientas de diferentes tamaños, lo que permite un almacenamiento organizado de todo tipo de herramientas, desde pequeños destornilladores hasta llaves inglesas pesadas e incluso herramientas con formas irregulares. El diseño y la funcionalidad se adaptan perfectamente a las preferencias del usuario, garantizando un acceso eficiente a las herramientas.
3. Escenarios aplicables
Este portaherramientas personalizable tiene una amplia gama de aplicaciones, satisfaciendo las necesidades de almacenamiento de herramientas en diversos escenarios. En las líneas de producción de fábrica, puede ayudar a lograr una gestión estandarizada de las herramientas. En talleres de reparación de automóviles, puede mantener las herramientas de mantenimiento en orden y reducir el tiempo de búsqueda; en garajes domésticos, puede colocar varias herramientas en sus lugares adecuados y mantener el espacio ordenado; en laboratorios, las herramientas experimentales se pueden almacenar para facilitar su operación y uso.
Confirmar tipos de orificios (redondos/cuadrados/irregulares), diámetro de orificios, paso de orificios, método de disposición (matriz/panal/personalizado)
Evaluar el espesor de la placa (generalmente 0.5-6mm) y la selección de materiales (aluminio/acero inoxidable/acero galvanizado, etc.)
Proporcionar sugerencias DFM (Diseño para Fabricación) para evitar conflictos de diseño
-
Aplicaciones
Patrones complejos de alta precisión
-
Precisión
±0.1mm
-
Caract.
Sin rebabas, bordes de orificio lisos
-
Aplicaciones
Grandes lotes de orificios estándar
-
Precisión
±0.15mm
-
Caract.
Alta eficiencia, rentable
-
Aplicaciones
Placas extragruesas (>10mm)
-
Precisión
±0.2mm
-
Caract.
Sin deformación térmica
·Tolerancia de paso de orificios·
±0.1mm (grado de precisión) / ±0.3mm (grado estándar)
·Altura de rebaba·
≤0.05mm (requiere desbarbado secundario)
·Orificio redondo estándar·
Utilice troqueles multiposición para un punzonado simultáneo
·Orificio irregular·
Troqueles de carburo personalizados
Radio de doblado ≥ 1×espesor de la placa
Utilice soldadura por plasma de microhaz para reducir la deformación térmica
(Inspección completa o muestreo)
Control dentro de ±0.05mm
Deformación ≤ 0.3mm/m²
| Parámetro | Valor Estándar | Nota |
|---|---|---|
| Diámetro mínimo del orificio | ≥ Espesor × 0.8 | Previene la rotura del punzón |
| Distancia al borde | ≥ Espesor × 1.5 | Evitar la deformación del borde |
| Paso de orificios | ≥ Espesor × 2 | Asegurar la resistencia |
| Material | Espesor Recomendado | Característica |
|---|---|---|
| Aluminio 5052 | 1.0-3.0mm | Preferido para ligereza |
| Acero Inoxidable 304 | 0.8-2.5mm | Preferido para resistencia a la corrosión |
| Acero Galvanizado SECC | 1.2-3.0mm | Rentable |
(Profundidad ≤ 0.3× Espesor)
(Orificios roscados M3-M8)
Máquina de Medición por Coordenadas
(Inspección completa de la posición del orificio)
Medidor de Rugosidad
(Rugosidad de la pared del orificio Ra ≤ 3.2μm)
Cámara de Niebla Salina
(Según la norma ASTM B117)
Embalaje con película protectora de PE antiarañazos
Protección de cartón corrugado
Refuerzo con caja de madera
(Para paneles de gran tamaño)
