| Color del marco: | Negro semibrillante | Placa de agujero cuadrado Baidu: | Espesor de placa 1,2/1,5 y 1,7 mm (incluido recubrimiento por pulverización) |
| Material Dimensiones (Largo x Ancho x Alto en mm) |
Modelo fijo de 3 capas de un solo lado: 960 x 430 x 1450 mm |
Tipo: Placa de orificio cuadrado/placa de rejilla |
|
| Modelo fijo de 4 capas de un solo lado: 960 x 430 x 1950 mm | |||
| Tipo fijo de 3 capas de doble cara: 960 x 610 x 1550 mm | |||
| Modelo fijo de 4 capas de doble cara: 960 x 610 x 2050 mm | |||
- 产品介绍
一、结构设计

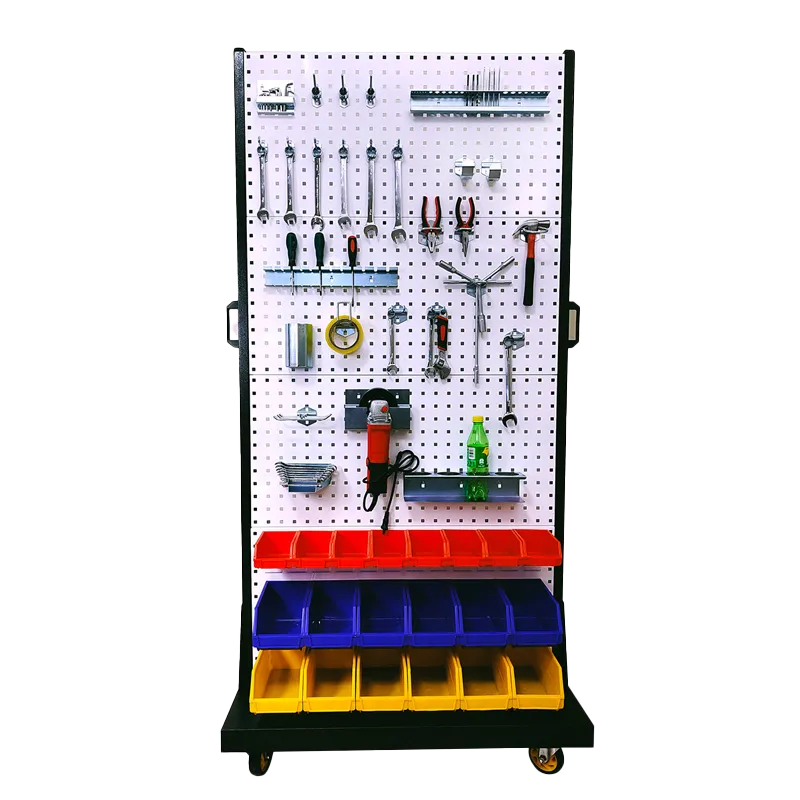

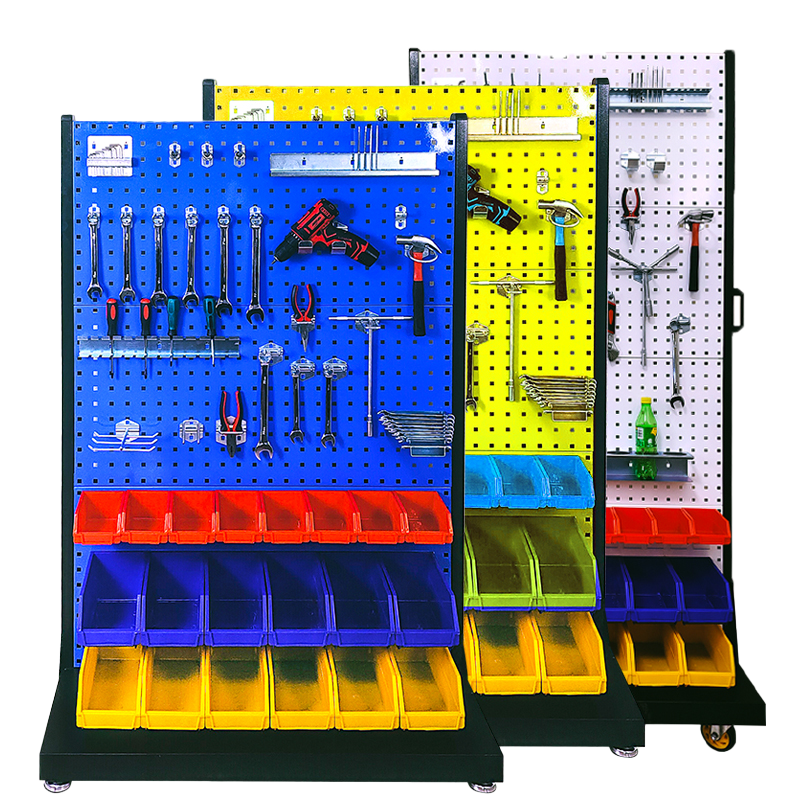

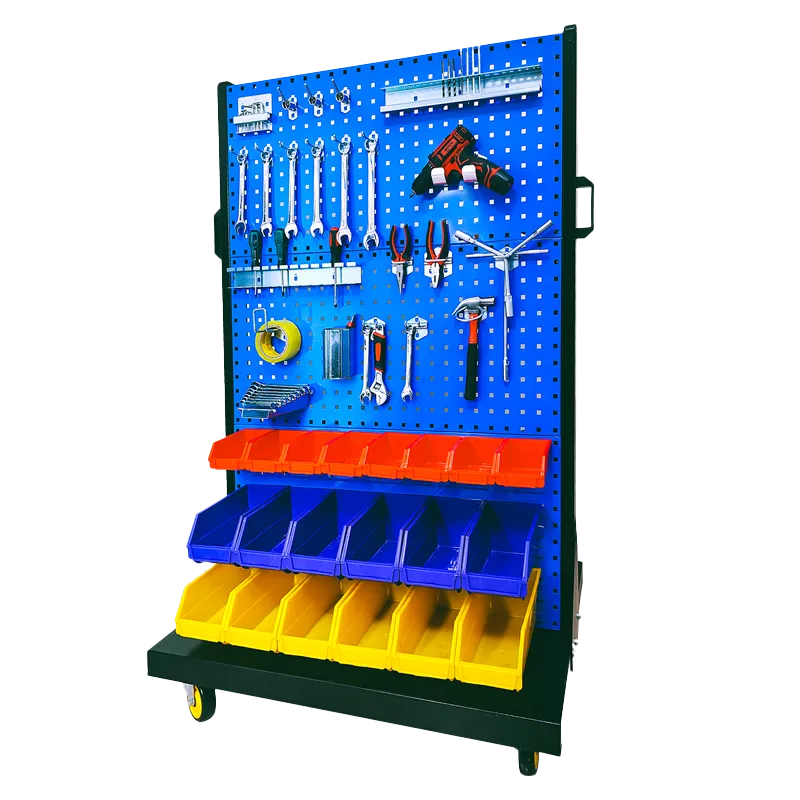

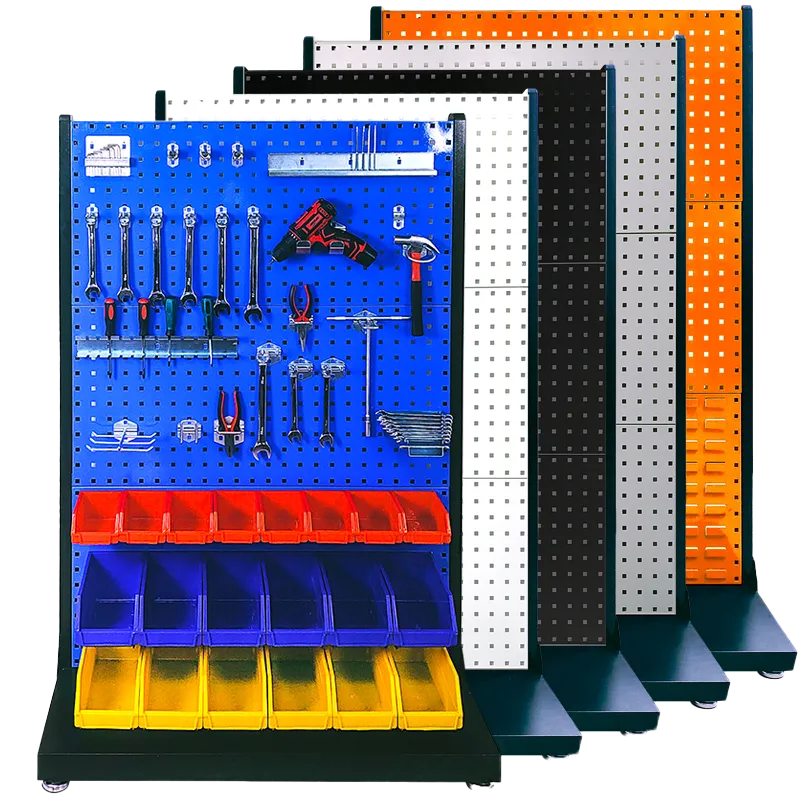

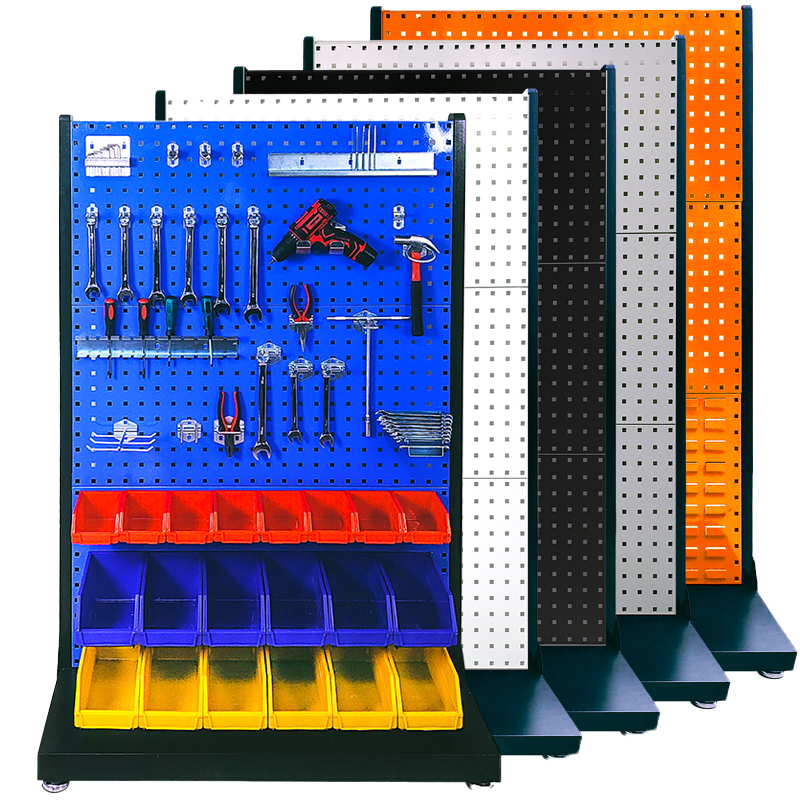

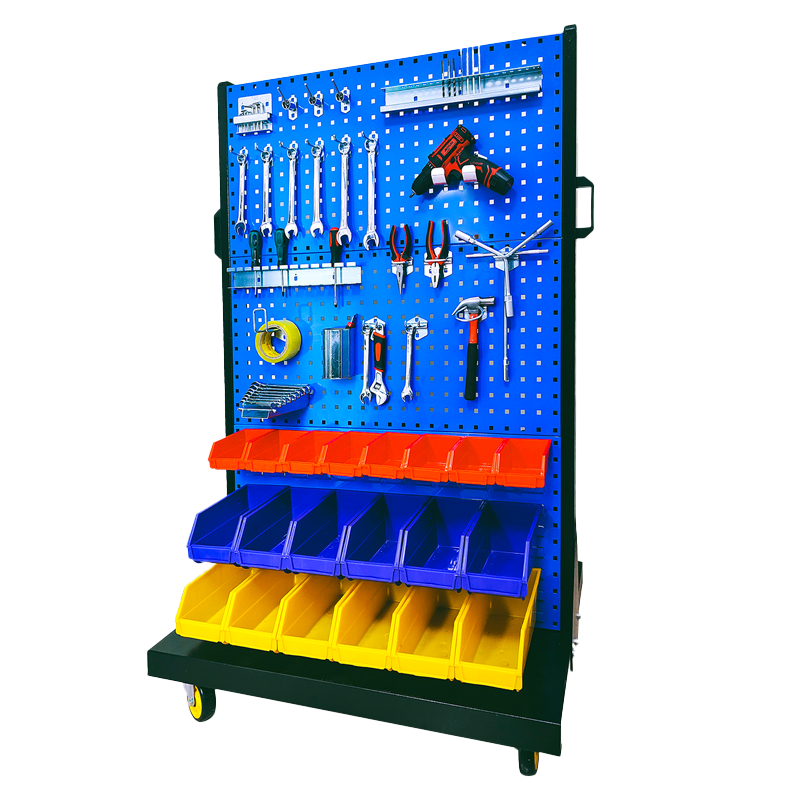

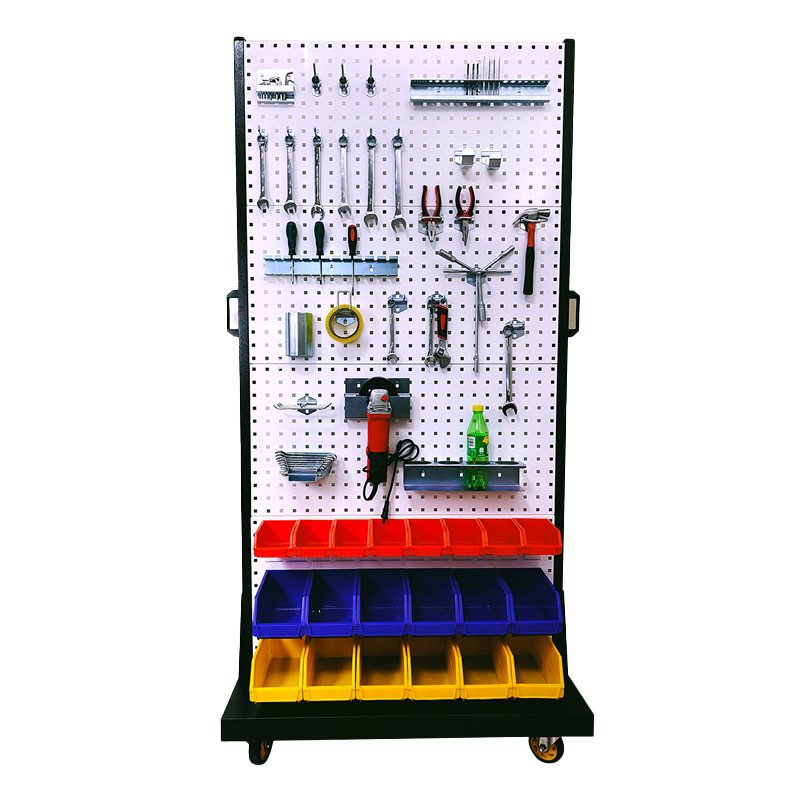

本款多功能工具架采用灵活组合式结构，架体尺寸与层数可根据实际需求自由选择，满足不同空间的收纳规划。配备可调节洞洞板，其安装位置及规格大小可按需调整，同时支持挂钩、物料盒等配件的个性化配置。无论是细小零件、大型工具，还是整箱物料，均可通过科学布局实现有序放置，充分利用垂直空间，提升收纳容量与取用便捷性。
二、工艺特性
产品秉持高度定制化工艺理念，通过精 准的尺寸适配技术，确保架体、洞洞板及各类配件与使用需求完美匹配。架体采用优质材料加工成型，结构稳固，可承受不同规格工具与物料的长期负载，兼顾耐用性与安全性，为高效收纳提供可靠支撑。
三、应用场景
该多功能工具架适用于多种场景：在工厂产线可作为工位器具，实现生产工具的规范化管理；在维修区可充当工具站，方便维修工具的集中取用；在仓库中能用于零散件的分类收纳，提升仓储空间利用率。其灵活的适配性与实用功能，可满足各类工业及日常收纳场景的需求，助力提升作业效率与空间整洁度。
Confirmar tipos de orificios (redondos/cuadrados/irregulares), diámetro de orificios, paso de orificios, método de disposición (matriz/panal/personalizado)
Evaluar el espesor de la placa (generalmente 0.5-6mm) y la selección de materiales (aluminio/acero inoxidable/acero galvanizado, etc.)
Proporcionar sugerencias DFM (Diseño para Fabricación) para evitar conflictos de diseño
-
Aplicaciones
Patrones complejos de alta precisión
-
Precisión
±0.1mm
-
Caract.
Sin rebabas, bordes de orificio lisos
-
Aplicaciones
Grandes lotes de orificios estándar
-
Precisión
±0.15mm
-
Caract.
Alta eficiencia, rentable
-
Aplicaciones
Placas extragruesas (>10mm)
-
Precisión
±0.2mm
-
Caract.
Sin deformación térmica
·Tolerancia de paso de orificios·
±0.1mm (grado de precisión) / ±0.3mm (grado estándar)
·Altura de rebaba·
≤0.05mm (requiere desbarbado secundario)
·Orificio redondo estándar·
Utilice troqueles multiposición para un punzonado simultáneo
·Orificio irregular·
Troqueles de carburo personalizados
Radio de doblado ≥ 1×espesor de la placa
Utilice soldadura por plasma de microhaz para reducir la deformación térmica
(Inspección completa o muestreo)
Control dentro de ±0.05mm
Deformación ≤ 0.3mm/m²
| Parámetro | Valor Estándar | Nota |
|---|---|---|
| Diámetro mínimo del orificio | ≥ Espesor × 0.8 | Previene la rotura del punzón |
| Distancia al borde | ≥ Espesor × 1.5 | Evitar la deformación del borde |
| Paso de orificios | ≥ Espesor × 2 | Asegurar la resistencia |
| Material | Espesor Recomendado | Característica |
|---|---|---|
| Aluminio 5052 | 1.0-3.0mm | Preferido para ligereza |
| Acero Inoxidable 304 | 0.8-2.5mm | Preferido para resistencia a la corrosión |
| Acero Galvanizado SECC | 1.2-3.0mm | Rentable |
(Profundidad ≤ 0.3× Espesor)
(Orificios roscados M3-M8)
Máquina de Medición por Coordenadas
(Inspección completa de la posición del orificio)
Medidor de Rugosidad
(Rugosidad de la pared del orificio Ra ≤ 3.2μm)
Cámara de Niebla Salina
(Según la norma ASTM B117)
Embalaje con película protectora de PE antiarañazos
Protección de cartón corrugado
Refuerzo con caja de madera
(Para paneles de gran tamaño)
