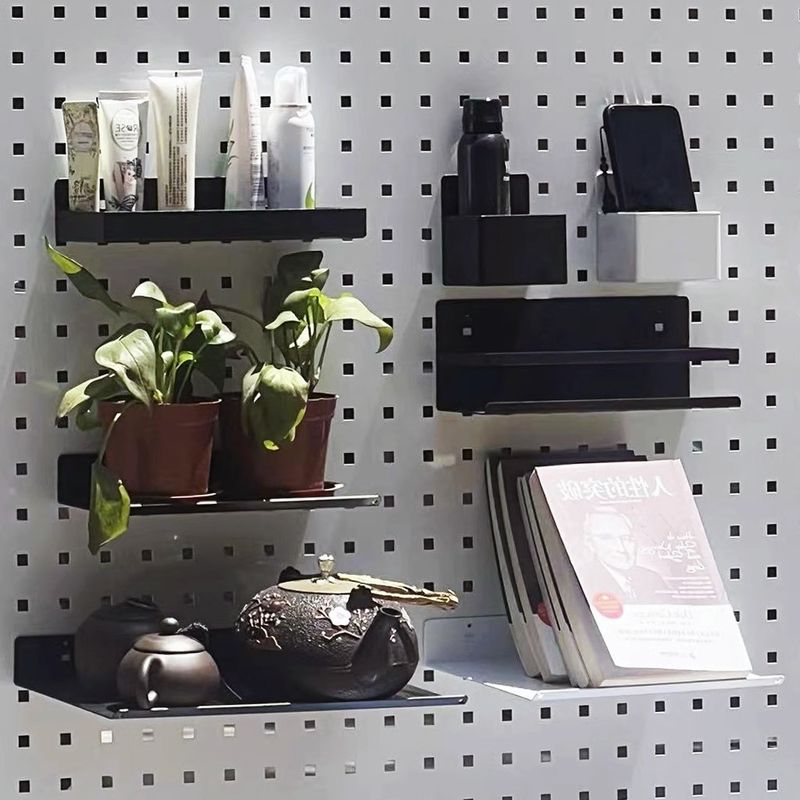

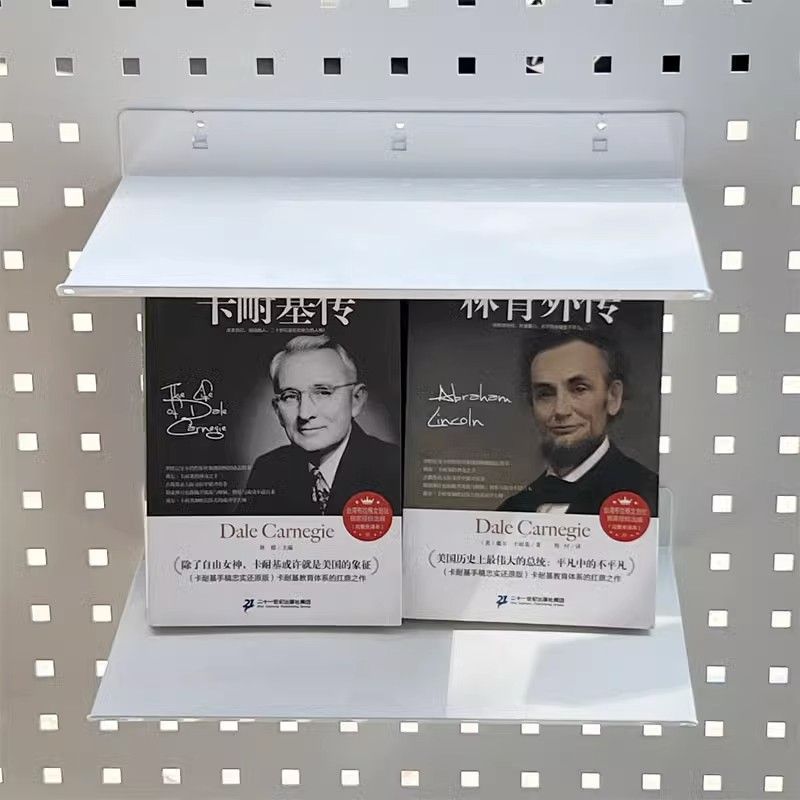

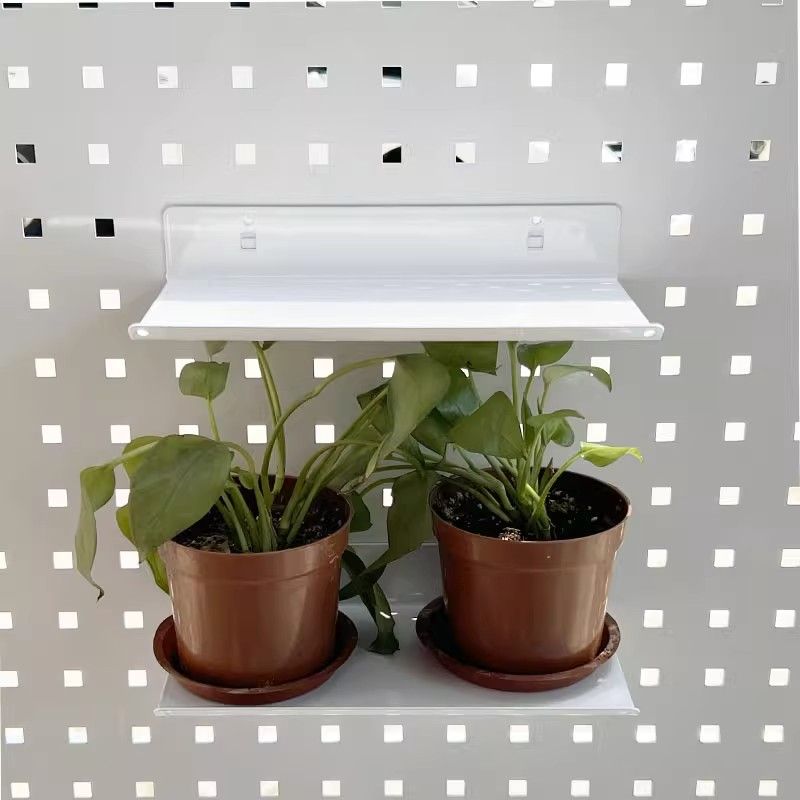

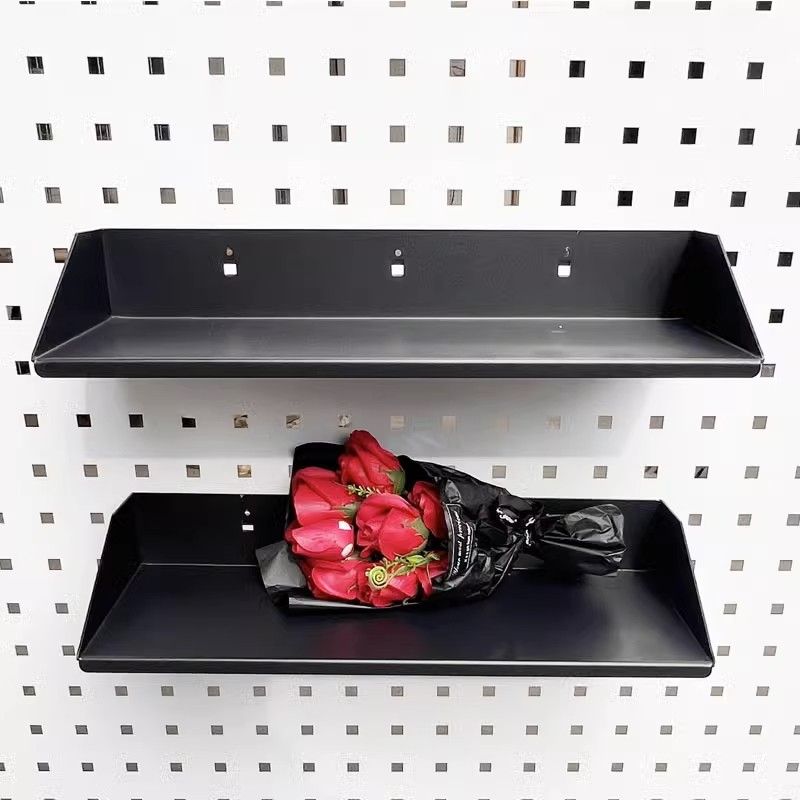

Accesorios para el hogar con tableros perforados
  1. Introducción del producto

I. Diseño estructural

Este estante multifuncional para herramientas presenta una estructura modular flexible que permite personalizar el tamaño y el número de estantes para satisfacer necesidades de almacenamiento específicas, adaptándose a diversos espacios. Equipado con un panel perforado ajustable, su posición y tamaño de montaje se pueden ajustar según sea necesario, y admite configuraciones personalizadas con accesorios como ganchos y cajas de materiales. Ya sean piezas pequeñas, herramientas grandes o cajas completas de suministros, el estante se puede organizar de forma ordenada para maximizar el espacio vertical, aumentando la capacidad de almacenamiento y facilitando el acceso.

II. Fabricación artesanal

Este producto se adhiere a una filosofía de fabricación altamente personalizada, utilizando tecnología de adaptación dimensional precisa para garantizar que el estante, el panel perforado y los diversos accesorios se adapten perfectamente a las necesidades específicas. El estante está fabricado con materiales de alta calidad, lo que da como resultado una estructura robusta que puede soportar la carga a largo plazo de herramientas y materiales de diferentes tamaños, garantizando durabilidad y seguridad, y proporcionando un soporte confiable para un almacenamiento eficiente.

III. Escenarios de Aplicación

Este estante multifuncional para herramientas es ideal para diversos escenarios: puede utilizarse como estación de trabajo en una línea de producción para estandarizar la gestión de las herramientas de producción; como estación de herramientas en un área de mantenimiento para facilitar el acceso centralizado a las herramientas de reparación; y en un almacén para organizar y clasificar piezas sueltas, optimizando así el uso del espacio de almacenamiento. Su flexibilidad y sus prácticas funciones satisfacen las necesidades de diversos entornos de almacenamiento, tanto industriales como cotidianos, contribuyendo a mejorar la eficiencia del trabajo y la limpieza del espacio.

Flujo del Proceso Principal
Flujo del Proceso Principal
-01
Análisis de Requisitos y Revisión del Diseño

Confirmar tipos de orificios (redondos/cuadrados/irregulares), diámetro de orificios, paso de orificios, método de disposición (matriz/panal/personalizado)

Evaluar el espesor de la placa (generalmente 0.5-6mm) y la selección de materiales (aluminio/acero inoxidable/acero galvanizado, etc.)

Proporcionar sugerencias DFM (Diseño para Fabricación) para evitar conflictos de diseño

-02
Corte de Precisión
Corte Láser
  • Aplicaciones

    Patrones complejos de alta precisión

  • Precisión

    ±0.1mm

  • Caract.

    Sin rebabas, bordes de orificio lisos

Punzonado CNC
  • Aplicaciones

    Grandes lotes de orificios estándar

  • Precisión

    ±0.15mm

  • Caract.

    Alta eficiencia, rentable

Corte por Chorro de Agua
  • Aplicaciones

    Placas extragruesas (>10mm)

  • Precisión

    ±0.2mm

  • Caract.

    Sin deformación térmica

--Control del Proceso--

·Tolerancia de paso de orificios·
±0.1mm (grado de precisión) / ±0.3mm (grado estándar)

·Altura de rebaba·
≤0.05mm (requiere desbarbado secundario)

--Selección de Forma--

·Orificio redondo estándar·
Utilice troqueles multiposición para un punzonado simultáneo

·Orificio irregular·
Troqueles de carburo personalizados

-03
Punzonado
-04
Formado Estructural
Doblado
Utilice dobladora CNC
Radio de doblado ≥ 1×espesor de la placa
Soldadura
Para tableros perforados de tipo ensamblado
Utilice soldadura por plasma de microhaz para reducir la deformación térmica
-05
Tratamiento de Superficie
--Electroforesis--
Protección completa contra el óxido, adecuada para tableros perforados de equipos exteriores
--Recubrimiento en spray--
Textura mate, adecuada para paneles decorativos
--Pintura en spray--
Resistente a los arañazos/anti-envejecimiento, adecuado para carcasas de equipos mecánicos
-06
Control de Calidad
Inspección de Posición de Orificios
Utilice medición de imagen CCD
(Inspección completa o muestreo)
Prueba de Calibre Pasa/No Pasa
Tolerancia de diámetro de orificio
Control dentro de ±0.05mm
Inspección de Planicidad
Medición con medidor de planicidad láser
Deformación ≤ 0.3mm/m²
Estándares de Procesos Especiales
Estándares de Procesos Especiales
Directrices de Diseño de Orificios
Parámetro Valor Estándar Nota
Diámetro mínimo del orificio ≥ Espesor × 0.8 Previene la rotura del punzón
Distancia al borde ≥ Espesor × 1.5 Evitar la deformación del borde
Paso de orificios ≥ Espesor × 2 Asegurar la resistencia
Guía de Materiales
Material Espesor Recomendado Característica
Aluminio 5052 1.0-3.0mm Preferido para ligereza
Acero Inoxidable 304 0.8-2.5mm Preferido para resistencia a la corrosión
Acero Galvanizado SECC 1.2-3.0mm Rentable
Mejora Funcional
01
Diseño de Refuerzo
Añadir refuerzos entre los orificios
(Profundidad ≤ 0.3× Espesor)
02
Rebordeado
Borde de orificio rebordeado<br/>(Altura ≤ 2mm)
03
Proceso Combinado
Punzonado + roscado en un solo paso
(Orificios roscados M3-M8)
Sistema de Garantía de Calidad
Sistema de Garantía de Calidad
Lista de Equipos de Inspección

Máquina de Medición por Coordenadas

(Inspección completa de la posición del orificio)

Medidor de Rugosidad

(Rugosidad de la pared del orificio Ra ≤ 3.2μm)

Cámara de Niebla Salina

(Según la norma ASTM B117)

Embalaje con película protectora de PE antiarañazos

Protección de cartón corrugado

Refuerzo con caja de madera

(Para paneles de gran tamaño)

Estándares de Embalaje y Transporte
Aplicaciones
Aplicaciones
Nota: Los parámetros del proceso se pueden ajustar aún más según Aplicaciones específicos

Soporta servicios de ciclo completo desde el diseño hasta la producción en masa

Entrega rápida de muestras en 24 horas (formas de orificio simples)

La base de datos contiene más de 200 soluciones estándar

Informes de cumplimiento RoHS/REACH disponibles
Placas disipadoras de calor, cubiertas de blindaje (diámetro del orificio Φ1-Φ3mm)
Dispositivos Electrónicos
Muros cortina perforados (perforación de patrones artísticos)
Decoración de Edificios
Placas filtrantes (disposición en panal)
Equipos Industriales
Paneles de ventilación para gabinetes de almacenamiento (rejilla de orificios cuadrados)
Muebles
