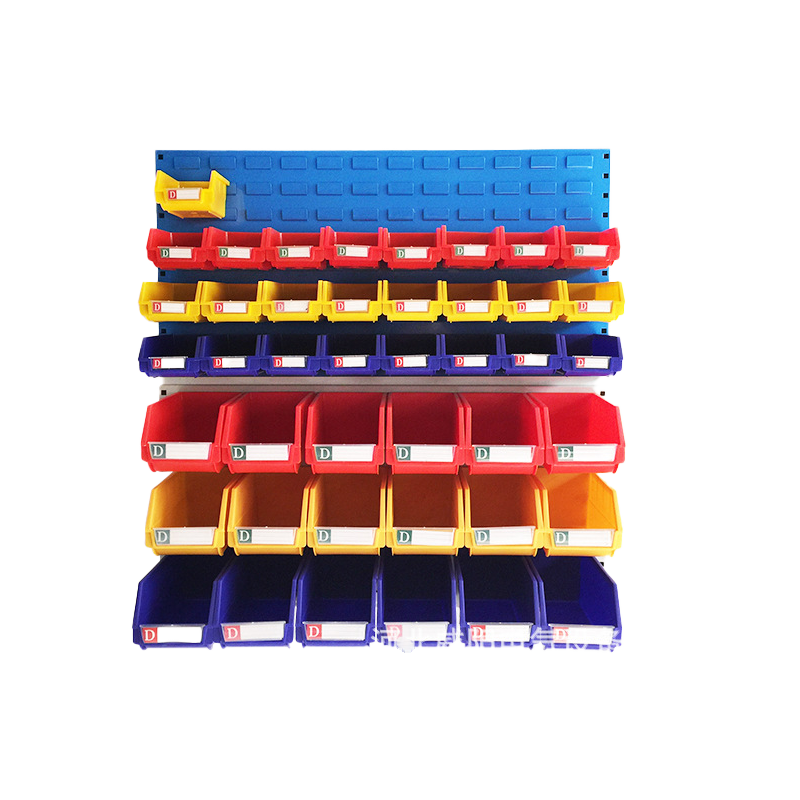

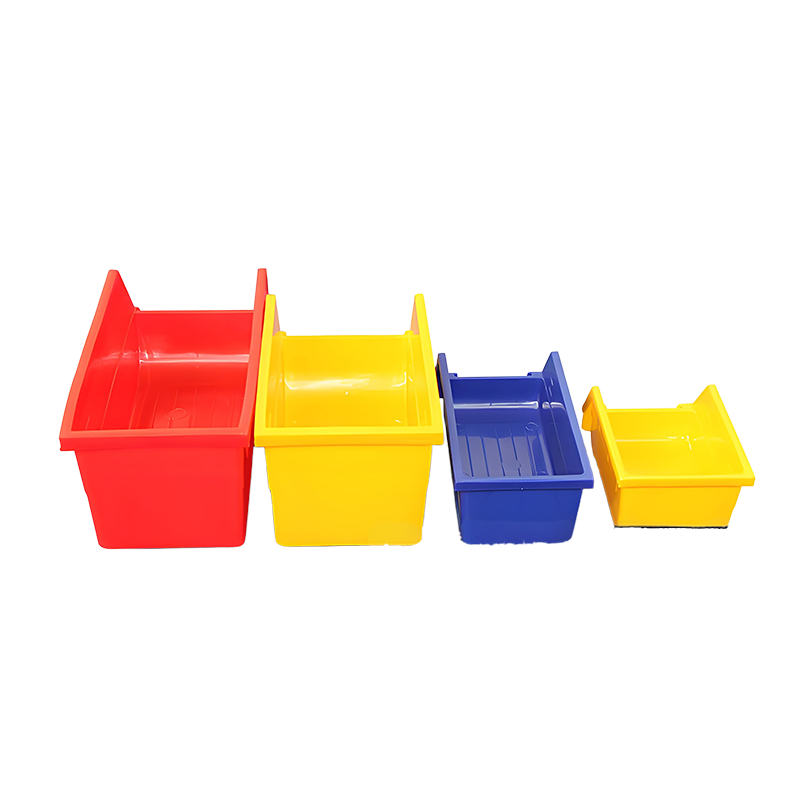

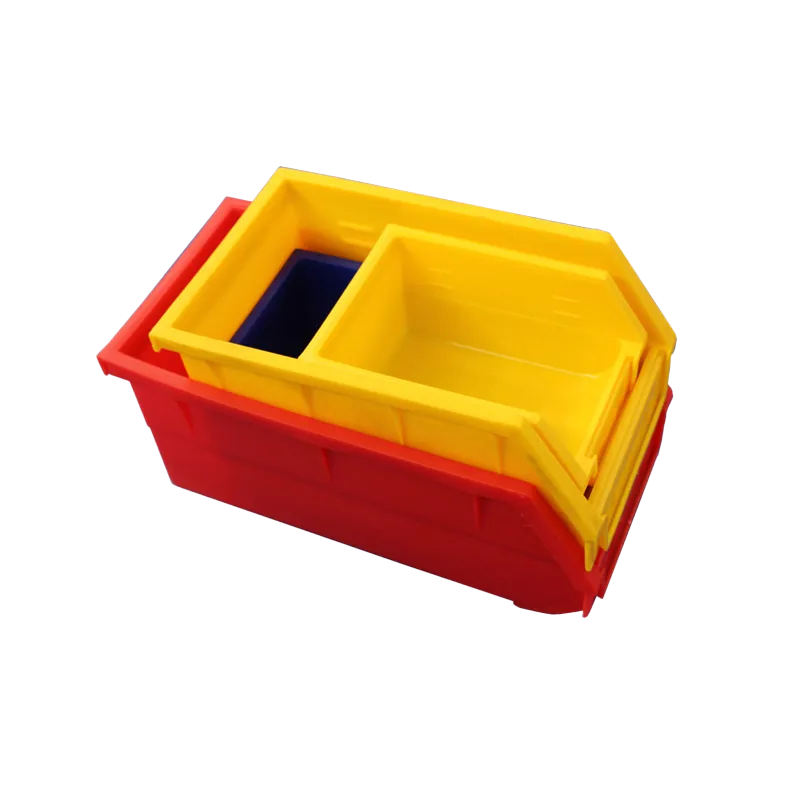

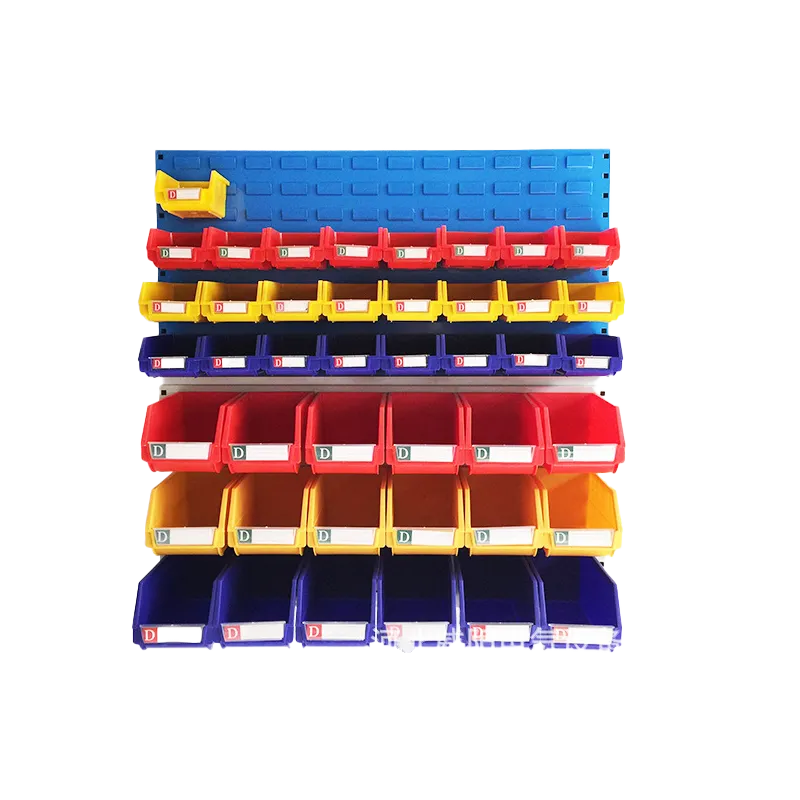

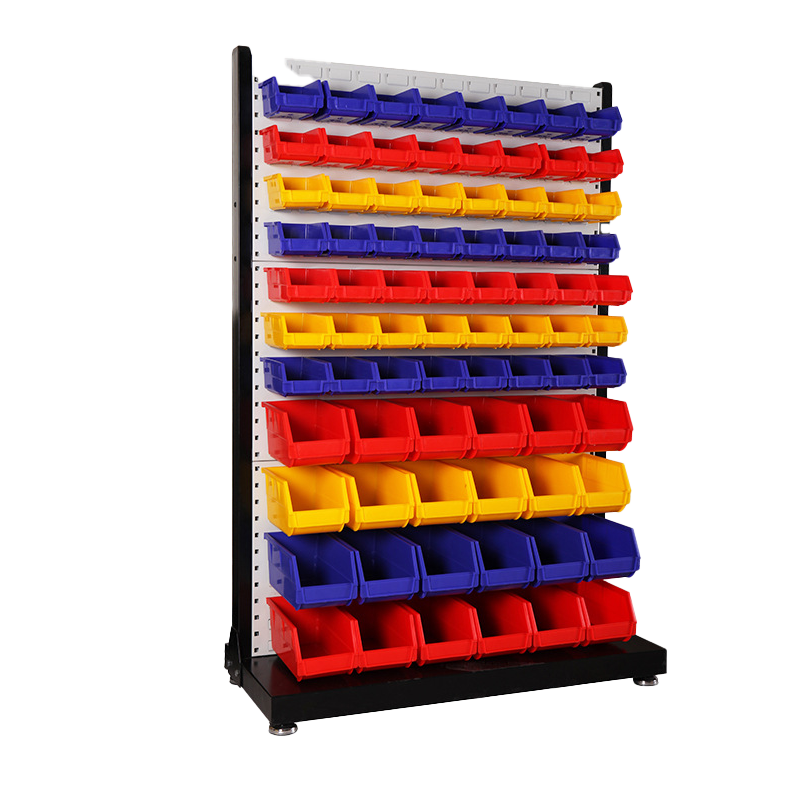

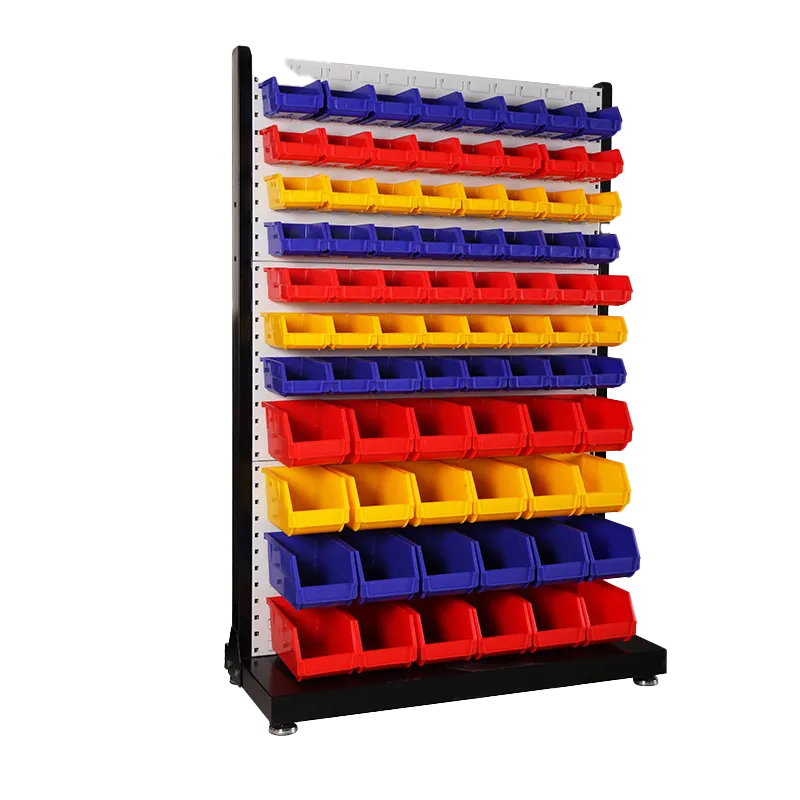

| modelo |
Dimensiones externas (largo*ancho*alto mm) |
Dimensiones internas (Largo x Ancho x Alto mm) |
Peso muerto | color |
| N° 1 | 270*140*125 | 140*105*75 | 0.25 | azul, rojo y amarillo |
| N° 2 | 220*140*125 | 203*118*117 | 0.21 | azul, rojo y amarillo |
| N° 3 | 190*105*75 | 173*89*68 | 0.11 | azul, rojo y amarillo |
| N° 4 | 140*105*75 | 123*89*68 | 0.09 | azul, rojo y amarillo |
Confirmar tipos de orificios (redondos/cuadrados/irregulares), diámetro de orificios, paso de orificios, método de disposición (matriz/panal/personalizado)
Evaluar el espesor de la placa (generalmente 0.5-6mm) y la selección de materiales (aluminio/acero inoxidable/acero galvanizado, etc.)
Proporcionar sugerencias DFM (Diseño para Fabricación) para evitar conflictos de diseño
-
Aplicaciones
Patrones complejos de alta precisión
-
Precisión
±0.1mm
-
Caract.
Sin rebabas, bordes de orificio lisos
-
Aplicaciones
Grandes lotes de orificios estándar
-
Precisión
±0.15mm
-
Caract.
Alta eficiencia, rentable
-
Aplicaciones
Placas extragruesas (>10mm)
-
Precisión
±0.2mm
-
Caract.
Sin deformación térmica
·Tolerancia de paso de orificios·
±0.1mm (grado de precisión) / ±0.3mm (grado estándar)
·Altura de rebaba·
≤0.05mm (requiere desbarbado secundario)
·Orificio redondo estándar·
Utilice troqueles multiposición para un punzonado simultáneo
·Orificio irregular·
Troqueles de carburo personalizados
Radio de doblado ≥ 1×espesor de la placa
Utilice soldadura por plasma de microhaz para reducir la deformación térmica
(Inspección completa o muestreo)
Control dentro de ±0.05mm
Deformación ≤ 0.3mm/m²
| Parámetro | Valor Estándar | Nota |
|---|---|---|
| Diámetro mínimo del orificio | ≥ Espesor × 0.8 | Previene la rotura del punzón |
| Distancia al borde | ≥ Espesor × 1.5 | Evitar la deformación del borde |
| Paso de orificios | ≥ Espesor × 2 | Asegurar la resistencia |
| Material | Espesor Recomendado | Característica |
|---|---|---|
| Aluminio 5052 | 1.0-3.0mm | Preferido para ligereza |
| Acero Inoxidable 304 | 0.8-2.5mm | Preferido para resistencia a la corrosión |
| Acero Galvanizado SECC | 1.2-3.0mm | Rentable |
(Profundidad ≤ 0.3× Espesor)
(Orificios roscados M3-M8)
Máquina de Medición por Coordenadas
(Inspección completa de la posición del orificio)
Medidor de Rugosidad
(Rugosidad de la pared del orificio Ra ≤ 3.2μm)
Cámara de Niebla Salina
(Según la norma ASTM B117)
Embalaje con película protectora de PE antiarañazos
Protección de cartón corrugado
Refuerzo con caja de madera
(Para paneles de gran tamaño)
